Kaikki sähkölaitteet tarvitsevat toimiakseen pätötehoa. Useat sähkölaitteet, kuten sähkömoottorit, tarvitsevat toimiakseen myös loistehoa. Loisteho voidaan ottaa sähköverkosta, jolloin siitä pitää maksaa loistehomaksua sähköyhtiölle. Toinen vaihtoehto on tuottaa loisteho paikallisesti estokelaparistolla.

LUE LISÄÄ

ESTOKELAPARISTOT

Kaikki sähkölaitteet tarvitsevat toimiakseen pätötehoa. Useat sähkölaitteet, kuten sähkömoottorit, tarvitsevat toimiakseen myös loistehoa. Loisteho voidaan ottaa sähköverkosta, jolloin siitä pitää maksaa loistehomaksua sähköyhtiölle. Toinen vaihtoehto on tuottaa loisteho paikallisesti estokelaparistolla.

LUE LISÄÄ

LOISTEHON TARVE

Sähköverkoissa esiintyy yliaaltovirtoja johtuen epälineaarisista kuormista kuten tietokoneista, taajuusmuuttajista ja UPS-laitteistoista. Yliaaltovirrat aiheuttavat esimerkiksi häviöiden kasvua ja sähkölaitteiden vikaantumisia. Estokelaparisto suodattaa tavanomaiset yliaaltovirrat.
Estokelapariston valitsemiseksi tulee tietää kohteen loistehon tarve ja tarpeen vaihtelut. Loistehon tarve selviää useimmiten sähkölaskusta. Monimutkaisemmassa kohteessa loistehon tarve ja harmoniset virrat selvitetään mittauksin.
PALVELUT
estokelaparisto pätöteho loisteho sähkölaite sähköverkko yliaaltovirrat
estokelaparisto pätöteho loisteho sähkölaite sähköverkko yliaaltovirrat

ESTOKELAPARISTON VALINTA

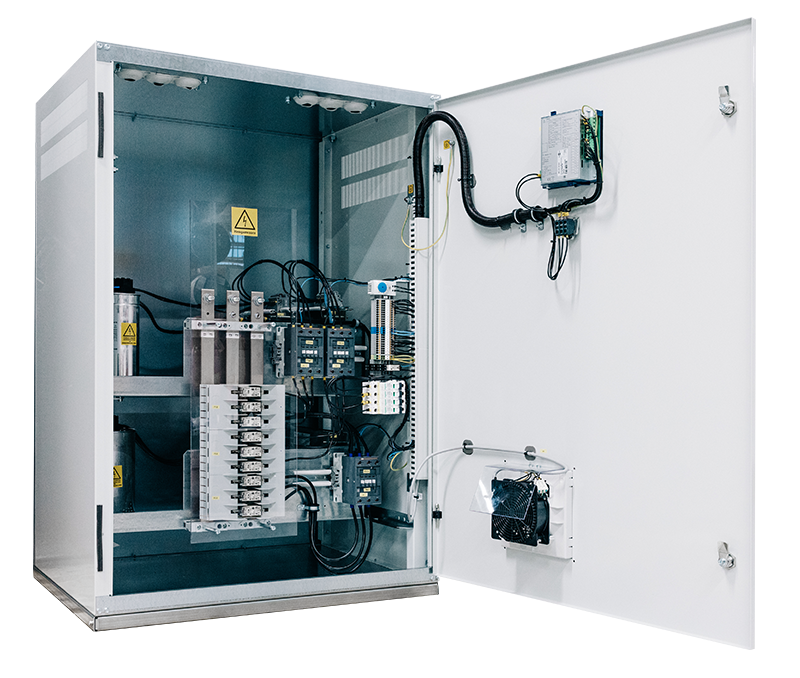

Estokelaparisto koostuu sopivista kompensointiportaista. Portaat valitaan kohteen kompensointitarpeen vaihteluiden mukaan. Tyypillisesti tarvitaan sopiva kombinaatio pieniä (esim. 12,5kvar), keskikokoisia (esim. 25kvar) ja suuria (esim. 50kvar) kompensointiportaita. Kompensointiportaita ohjataan säätimellä päälle/pois kunkin hetken loistehon tarpeen mukaan.  Mikäli perinteinen lattiamallin estokelaparisto ei mahdu kokonsa puolesta tai lattia-asennus ei ole mahdollista, suosittelemme käytettäväksi seinäasennus paristojamme.

Estokelaparisto viritetään verkossa esiintymättömälle taajuudelle (Suomessa yleensä 189 Hz). Muidenkin viritystaajuuksien käyttö on mahdollista.

ESTOKELAPARISTOT
estokelaparisto pätöteho loisteho sähkölaite sähköverkko yliaaltovirrat

Esimerkkimalleja

Teho (kvar) Portaat
45 7.5+12.5+25
100 2×12,5+25+50
150 2×12,5+25+2×50
200 2×25+3×50
300 2×25+5×50
LATAA TIEDOT KAIKISTA MALLEISTA
Tuote Teho (kvar) Portaat (kvar) Virta (A) Mitat (leveys x syvyys x korkeus) Paino (kg) Sulake (A) Kaapeli (Cu/mm², suositus) E-numero Korvattava Nokian Capacitors-tuote** Nokian Capacitors E-numero**
TKF-E45/7.5+12.5+25/400-50-189 45 7.5+12.5+25 65 800x600x1150 130 3*100 3 x 50 + 25 5714700 D43/6+12+25-400-50/189-0618E1 5704502
TKF-E70/7.5+12.5+2x25/400-50-189 70 7.5+12.5+2x25 101 800x600x1150 150 3*160 3 x 70 + 35 5714704 D68/6+12+2x25-400-50/189-0618E1 5704514
TKF-E75/2x12.5+2x25/400-50-189 75 2x12.5+2x25 108 800x600x1150 150 3*160 3 x 70 + 35 5714703
TKF-E75/12.5+25+37.5/400-50-189 75 12.5+25+37.5 108 800x600x1150 150 3*160 3 x 70 + 35 5714705 D75/12+25+37-400-50/189-0618E1 5704518
TKF-E95/7.5+12.5+25+50/400-50-189 95 7.5+12.5+25+50 137 800x600x1150 180 3*200 3 x 120 + 70 5714707 D93/6+12+25+50-400-50/189-0618E 5704522
TKF-E100/2x12.5+25+50/400-50-189 100 2x12.5+25+50 144 800x600x1150 180 3*200 3 x 120 + 70 5714706 D100/2x12,5+25+50-400-50/189-0618E 5704528
TKF-E125/12.5+25+37.5+50/400-50-189 125 12.5+25+37.5+50 180 800x600x1150 190 3*250 2 x (3 x 70 + 35) 5714711 D125/12+25+37+50-400-50/189-0618E 5704532
TKF-E150/2x12.5+25+2x50/400-50-189 150 2x12.5+25+2x50 217 800x600x1150 200 3*315 2 x (3 x 70 + 35) 5714710 D150/12+25+3x37-400-50/189-0818E 5704552
TKF-E175/25+3x50/400-50-189 175 25+3x50 252 800x600x2000 280 3*315 2 x (3 x 95 + 50) 5714712 D175/25+3x50-400-50/189-1018E1 5701246
TKF-E200/2x12.5+25+3x50/400-50-189 200 2x12.5+25+3x50 288 800x600x2000 320 3*400 2 x (3 x 95 + 50) 5714715 D200/2x12+25+3x50-400-50/189-1018E 5704572
TKF-E200/2x25+3x50/400-50-189 200 2x25+3x50 288 800x600x2000 320 3*400 2 x (3 x 95 + 50) 5714717 D200/2x25+3x50-400-50/189-0818E 5704560
TKF-E225/25+4x50/400-50-189 225 25+4x50 324 800x600x2000 350 3*400 2 x (3 x 120 + 70) 5714716 D225/25+4x50-400-50/189-1018E 5704574
TKF-E250/2x25+4x50/400-50-189 250 2x25+4x50 361 800x600x2000 380 3*500 2 x (3 x 150 + 70) 5714722 D250/2x25+4x50-400-50/141-1218E1 5701062
TKF-E275/25+5x50/400-50-189 275 25+5x50 397 800x600x2000 420 3*630 2 x (3 x 185 + 95) 5714723 D275/25+5x50-400-50/189-1218E 5704606
TKF-E300/2x25+5x50/400-50-189 300 2x25+5x50 433 800x600x2000 450 3*630 2 x (3 x 185 + 95) 5714724 D300/2x25+5x50-400-50/189-1218E 5704612
TKF-E300/6x50/400-50-189 300 6x50 433 800x600x2000 450 3*630 2 x (3 x 185 + 95) 5714720 D300/6x50-400-50/189-1218E 5704614
TKF-E400/2x25+50+4x75/400-50-189 400 2×25+50+4×75 577 800x600x2000 520 3*800 2 x (3 x 240 + 120) 5714726 D400/2x25+50+4x75-400-50/189-1218E 5704622

*Seinämalli 450x300x1200 (l x s x k) on saatavilla teholuokan 45-75 kvar estokelaparistoista.
**Vanha Nokian Capacitors / Alstom Grid / GE Grid Solutions estokelaparisto, automatiikkaparisto, kompensointilaite tai kompensointiparisto voidaan korvata TKF:n tuotteella

LATAA TAULUKKO

Ominaisuudet

  • 400V, 50Hz
  • Viritystaajuus 189 Hz
  • Säädin 6-portainen (yli 6-portaisessa tuotteessa 12-portainen säädin)
  • Kaapelointisuunta ylhäältä
  • Suodatintuuletin
  • Kotelointiluokka IP30
  • Sisäasennus 0-35°C

Optiot

  • Muu jännitetaso kuin 400V – esimerkiksi 690V
  • Muu viritystaajuus kuin 189Hz – esimerkiksi 134 tai 141 Hz.
  • Ulkoasennus: IP43, -25-(+35)°C
  • Kaapelointisuunta alhaalta tai sivusta
  • Orjaparisto ilman säädintä

Erikoisparistot

Valmistamme tuotteita myös muilla ominaisuuksilla; esimerkiksi eri jännitetasoille tai poikkeavilla mitoilla. Katso lisää täältä

Lataa ohje

Estokelapariston käyttöohje

ESTOKELAPARISTON VARAOSAT

Varaosa TKF varaosa TKF E-numero Nokian Capacitors komponentti*** Nokian Capacitors E-numero***
Kondensaattoriyksikkö TKF-U12.5/400-50 5714728 FL1D 15/400-50 15KVAR 5705322
Kondensaattoriyksikkö TKF-U25/400-50 5714729 FL2D 50/400-50 50KVAR 5705326
Kondensaattoriyksikkö TKF-U50/400-50 5714730 FL2D 50/400-50 50KVAR 5705328

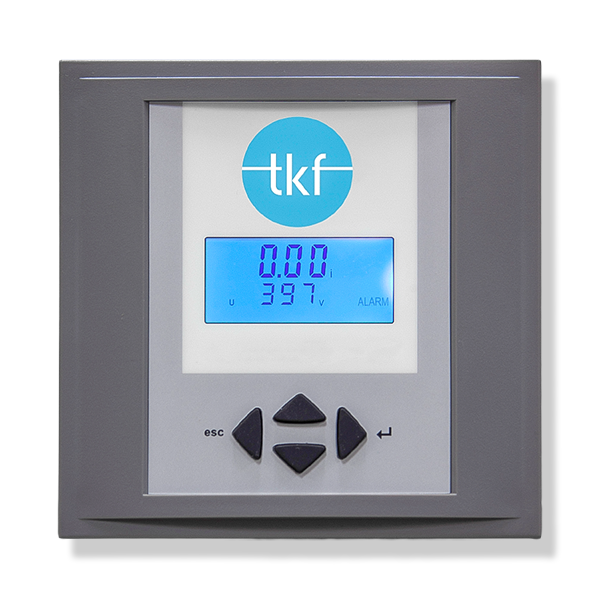

Loistehonsäädin TKF-CXplus12 5714733 NC-12 5705493
Suodatinkangas NC D suodatin SUODATINMATTO AM25P 5705794
Muu Esimerkiksi kontaktori, estokela, suodatintuuletin, termostaatti - ota yhteyttä!

***TKF:n varaosat sopivat useimpiin estokelaparistoihin. Esimerkkinä varaosat Nokian Capacitors, Alstom Grid tai GE Grid Solutions vanhoihin estokelaparistoihin.
