AKTIIVI­SUODAT­TIMET

Aktiivisuodatin sopii kohteisiin, joissa esiintyy useita yliaaltotaajuuksia (5., 7., …, 11, … 23, …). Yleisimpiä yliaaltoaiheuttajia ovat taajuusmuuttajat ja suuntaajat. Aktiivisuodattimella voidaan myös tuottaa kapasitiivista tai induktiivista loistehoa, tasapainottaa vaiheiden välisiä kuormituseroja tai kompensoida nollajohdossa kulkevaa virtaa. Laitteisto on rakennettu modulaariseksi, joka mahdollistaa tehomoduulien lisäämisen jälkikäteen. Aktiivisuodatin parantaa verkon sähkönlaatua ja energiatehokkuutta.

AKTIIVI­SUODAT­TIMET

Sähköverkoissa esiintyy yliaaltovirtoja johtuen epälineaarisista kuormista kuten tietokoneista, taajuusmuuttajista ja UPS-laitteistoista. Yliaaltovirrat aiheuttavat esimerkiksi häviöiden kasvua ja sähkölaitteiden vikaantumisia. Aktiivisuodatin tarvitaan, kun verkon yliaaltopitoisuus on niin suuri, että yliaallot saattavat aiheuttaa häiriöitä.

SÄHKÖNLAADUN VARMISTAMINEN

Aktiivisuodatin parantaa sähkönlaatua dynaamisesti erittäin nopealla vasteajalla. Suodatin tuottaa kullekin yliaaltovirralle vastakkaisen virran kumoten näin haitalliset yliaallot. Laite voidaan parametroida siten, että suodatetaan tietyt yliaaltotaajuudet verkosta pois tai kompensoidaan induktiivista tai kapasitiivista loistehoa. Toiminta voi olla myös useiden ominaisuuksien yhdistelmä. Laitteisto on mahdollista liittää kohteen hälytysjärjestelmään Modbus-välityksellä. TKF avustaa tarvittaessa laitteen valinnassa ja mitoituksessa, sekä palvelee koko laitteen elinkaaren ajan.

AKTIIVISUODATTIMEN OMINAISUUKSIA

  • Pääjännite 200 VAC - 415 VAC
  • Modulaarinen rakenne 60A-300A...1200A
  • Taajuus 50/60Hz
  • Harmonisten suodatus 2...50 saakka, max 25 taajuutta kerralla
  • Induktiivinen ja kapasitiivinen loistehon kompensointi
  • Vaiheiden kuormien tasaus ja nollajohdon kuormituksen kompensointi
  • Communication Ethernet TCP/IP, Modhus
  • 4-johtiminen (Verkko TNS tai TCN-S) ja 3-johtiminen (Verkko IT) malli
  • Lämpötila 0...50C 100% suorituskyvyllä
  • Ylilämpö, ylijännite- ja alijännitesuojaus
Aktiivisuodatin kompensointivirta sähkönlaatua dynaamisesti parantaa tehokerrointa

AKTIIVIMODUULIT

Tarjoamme Schaffnerin valmistamia aktiivimoduuleita yliaaltojen suodatukseen.  Moduulit on mahdollista asentaa sähkötilan seinälle yksittäisinä yksiköinä tai pareittain keskuskohtaisesti. Schaffner on globaali markkinajohtaja.

Harmoniset yliaallot

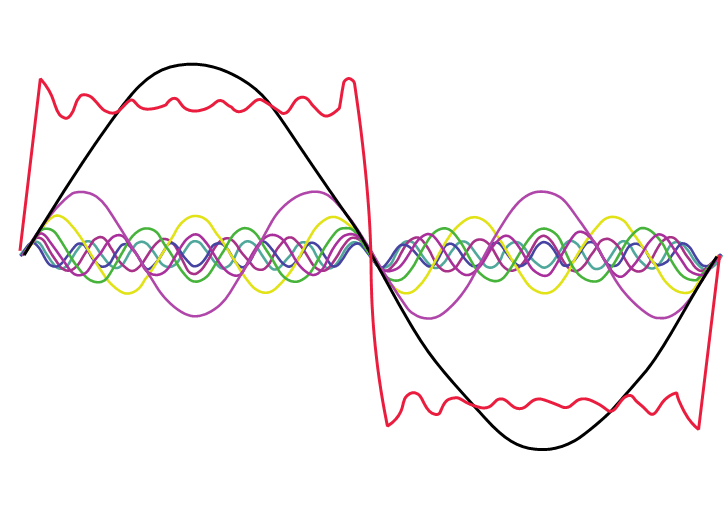

Virheetön sähkövirta- ja jännite ovat sinikäyrän muotoisia (MUSTA). Osa sähkölaitteista aiheuttaa sinikäyrän vääristymiä sähköverkossa. Näitä sinikäyrän vääristymiä kutsutaan harmonisiksi yliaalloiksi. Harmoniset yliaallot ovat perusaallon kerrannaisia (ERIVÄRISET). Harmoniset yliaallot summautuvat perusaaltoon aiheuttaen säröytyneen sinikäyrän (PUNAINEN).

Suodatinparistot yliaaltovirtoja vikaantumista epälineaarista yliaaltopitoisuus

Yliaaltolähteitä

  • Taajuusmuuttajat
  • Eri tyyppiset suuntaajat
  • Hakkuriteholähteet
  • UPS-laitteistot
  • Toimistoelektroniikka
  • Led-valaisimet
  • Purkausvalaisimet

Haitat

  • Verkon laitteiden toimintahäiriöt ja virhetoiminnot
  • Verkon komponenttien kuormittavuuden alentuminen
  • Laiterikot
  • Laitteiden ikääntyminen
