SUODATINPARISTOT

Sähköverkoissa esiintyy yliaaltovirtoja johtuen epälineaarisista kuormista kuten tietokoneista, taajuusmuuttajista ja UPS-laitteistoista. Yliaaltovirrat aiheuttavat esimerkiksi häviöiden kasvua ja sähkölaitteiden vikaantumisia. Suodatinparisto tarvitaan, kun tietyn (esimerkiksi 5. tai 7.) yliaallon määrä verkossa on liian suuri.

LUE LISÄÄ

SUODATINPARISTOT

Sähköverkoissa esiintyy yliaaltovirtoja johtuen epälineaarisista kuormista kuten tietokoneista, taajuusmuuttajista ja UPS-laitteistoista. Yliaaltovirrat aiheuttavat esimerkiksi häviöiden kasvua ja sähkölaitteiden vikaantumisia. Suodatinparisto tarvitaan, kun tietyn (esimerkiksi 5. tai 7.) yliaallon määrä verkossa on liian suuri.

LUE LISÄÄ

YLIAALTOJEN SUODATTAMINEN

Nimensä mukaisesti suodatinparisto on suunniteltu korkean yliaaltopitoisuuden verkkoon parantamaan sähkönlaatua suodattamalla tietyn järjestysluvun yliaaltoja (esimerkiksi 5.). Lisäksi suodatinparisto parantaa tehokerrointa estokelapariston tapaan. Kun yliaallot ovat maltilliset, kannattaa suodatinpariston sijaan käyttää edullisempaa estokelaparistoa. Kun verkossa esiintyy esimerkiksi 5. ja 7. yliaaltoa, on ratkaisu asentaa sopivasti mitoitettu suodatinparisto erikseen kummallekin yliaallolle. Epäily korkeasta yliaaltopitoisuudesta varmistetaan mittauksin.
SÄHKÖNLAADUN MITTAUKSET
Suodatinparistot yliaaltovirtoja yliaaltopitoisuus
Suodatinparistot yliaaltovirtoja yliaaltopitoisuus

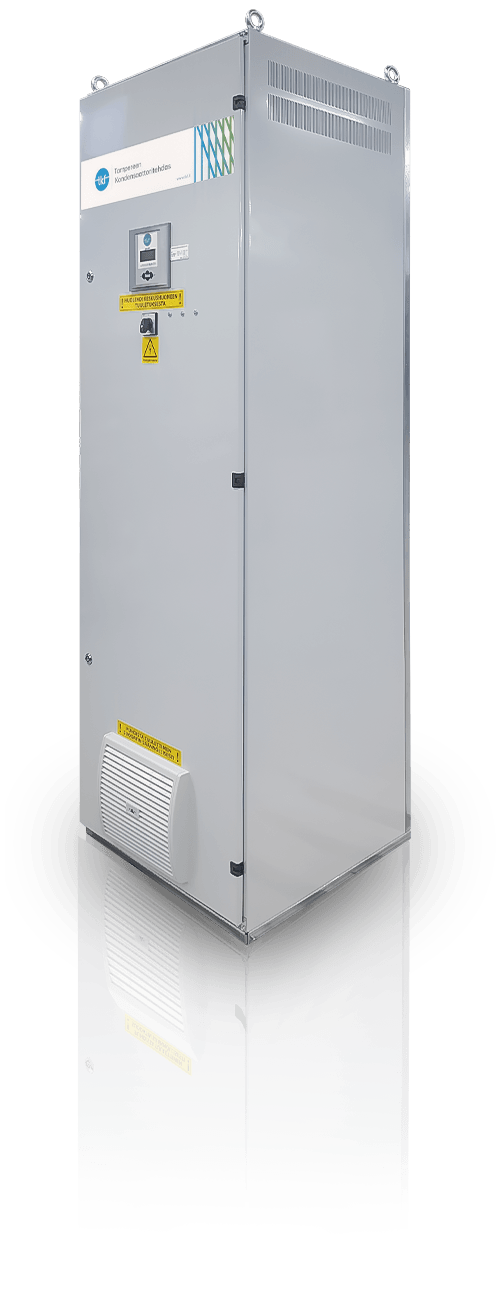

YLEISIMMIN KÄYTETYT SUODATINPARISTOT

  • 5. yliaallon suodatin (250Hz), 150 kVAr – 300 kVAr
  • 7. yliaallon suodatin (350Hz), 150 kVAr – 300 kVAr
  • Kaapin mitat 800 x 600 x 2000 (l x s x k)
  • Jännite esimerkiksi 400V tai 690V
  • Lämpötilaluokka 0-35°C
HARMONISET YLIAALLOT

Harmoniset yliaallot

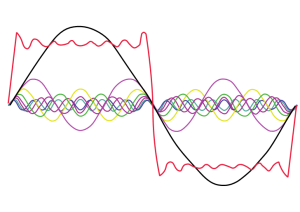

Virheetön sähkövirta- ja jännite ovat sinikäyrän muotoisia (MUSTA). Osa sähkölaitteista aiheuttaa sinikäyrän vääristymiä sähköverkossa. Näitä sinikäyrän vääristymiä kutsutaan harmonisiksi yliaalloiksi. Harmoniset yliaallot ovat perusaallon kerrannaisia (ERIVÄRISET). Harmoniset yliaallot summautuvat perusaaltoon aiheuttaen säröytyneen sinikäyrän (PUNAINEN).

Suodatinparistot yliaaltovirtoja vikaantumista epälineaarista yliaaltopitoisuus

Yliaaltolähteitä

Tunnettuja yliaaltolähteitä ovat mm. taajuusmuuttajat, hakkuriteholähteet, tyristorikytkimet, kodin ja toimistotilojen elektroniikka, UPS-laitteistot, led-valaisimet ja purkauslamput.

Haittoja

Yliaaltojen aiheuttamia haittoja ovat häiriöiden kasvu sähköverkossa ja sähkönkäyttäjien laitteissa, sekä laitteiden kuormitettavuuden alentuminen. Yliaallot aiheuttavat myös mittareiden virhenäyttämiä sekä automaatiolaitteiden ja suojareleiden virhetoimintoja.
